T Pystytyyppinen automaattinen pyöreä säiliöiden merkintälaite

Tätä konetta voidaan käyttää pyöreän pinnan merkinnöissä, kuten pyöreässä astiassa, yksityiskohtainen sovelluskuvaus seuraavassa taulukossa:

OngelmaSovelluksen kuvaus
Sovellettava säiliöYhdelle koneelle voidaan valita seuraavat skenaariot:

1) Pyöreä säiliö, kuten pyöreä pullo

2) Pyöreä pinta, kuten säiliö, jolla on pyöreä kaari-osa

Sovellettava etikettiItsekiinnittyvä etiketti

1) Ei-läpinäkyvä vakiona

2) Läpinäkyvä valinnaisena

Tarran numero1) 1 tarra

2) 2 etikettiä, jotka on painettu yhdelle tarralle

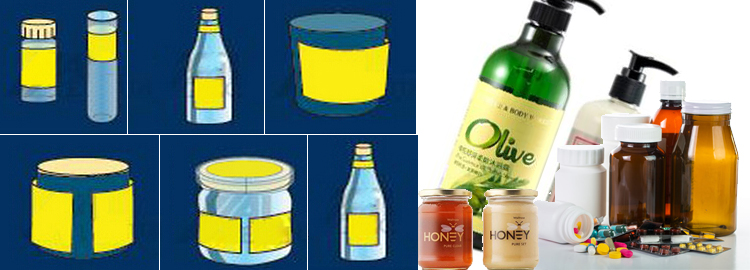

Seuraavassa on konttien vertailutyyli:



T Pystytyyppinen automaattinen pyöreä säiliöiden merkintälaite



Vakio-ominaisuudet



• Soveltuu pyöreään säiliöön tai säiliöön, jossa on pyöreä kaari, signaali tai kaksinkertainen merkintä

• Ruostumaton teräs 304 ja korkealaatuinen alumiiniseos koneen rakenteena

• Ainutlaatuiset etikettipäät mahdollistavat etiketin kiristämisen ja kiristymisen tasaisemmin. Ja varmista merkintöjen tarkkuus.

• Ammattimainen merkintälaite parantaa merkintöjen laatua. Varmista, ettei ryppyjä ja kuplia ole. Ja päällekkäisyyden tiukkuus.

• Kalibrointiasteikot ovat kätevä laite sisällönmuodostukseen

• PLC ja kosketusnäytön HMI-ohjaus älykkään toiminnan ja vianmäärityksen saavuttamiseksi

• Älykäs ohjaus, automaattinen valosähköinen seuranta, ilman objektia ilman merkintöjä, ei tarran automaattista korjaamista



 Valinnaiset ominaisuudet



• Läpinäkyvä etikettien tunnistusanturi

• Koodipalkin verkkotulostus



Kosketusnäytön HMI: n kautta tapahtuvan PLC-parametriasetuksen mukaan säiliö ylävirran prosessista kuljettimen läpi. Ohita säiliön erotuspyörät. Psykonisoidaan säiliön ja etikettien havaitsemisjärjestelmän avulla, ja säiliöt saavat tarkan merkinnän etikettipäät. Merkintöjä vahvistava laite varmistaa merkinnän laadun viimeisenä vaiheena.

Lukuun ottamatta koneen suunnittelua, avainkomponenttien kokoonpano määrittää koneen tai järjestelmän laadun, alla on avainkomponenttien luettelon kokoonpano:



EikomponentitAineisto / lyhyt luettelo
1Ohjelmoitava logiikkaohjainDelta, Siemens, Mitsubishi, Panosonic
2KosketusnäyttöWeinview, Siemens, Delta, Kinco, Panosonic
3Askelmoottori / servomoottoriTeco, Delta, Panosonic, Leadshine
4TaajuusmuuttajaDelta, Schneider, Leadshine
5Tärkeimmät sähkökomponentitSchneider, Chint, Ls, Ark
6Avainsuojaus ja releSchneider Delixi
7Sylinteri, suodatinAirtac, SMC
8ValosolukennoAutonics, Keyence, Leuze, Panosonic, Datalogic



Luettelo 1J-x-xxxxxT-21100
OhjausmenetelmäAutomaattinen
Tarran numero1 vakiona tai 2 etikettiä, jotka tulostetaan samalle tarralle
Etiketin läpinäkyvyysLäpinäkymätöntä
tarttuvaItseliimautuva
Koodaus / tulostinsulkea
Etiketin leveys15-150 mm - Sisällytä takaosa
Etiketin pituus20-340mm
Merkinnän nopeus30-80 kpl / min normaalille moottorille

40-120 kpl / min servomoottorille

merkinnät Suvaitsevaisuus+/- 1mm
Kontin halkaisija25 - 100 mm
Telan ulkohalkaisija280mm-Max
Rullan sisähalkaisija76mm
VakionopeusServomoottori: 5 ~ 25m / min

Askelmoottori: 5 ~ 19m / min

Paineilma vaaditaanEi sovellettavissa
IlmankulutusEi sovellettavissa
TehovaatimusAC 220 V 50/60 HZ
Sähkönkulutus0.53Kw
Arvioitu paino (netto)185 kg
Mitta ('mm)1950 * 1100 * 1300mm

Vertaa käytännössä markkinoiden yksinkertaisiin koneisiin, keskitymme enemmän yksityiskohtiin ja seuraavan taulukon mukaisiin etuihin:

Target TargetSuunnittelu
Ei ryppyjäKohtuullinen etikettiohjain, mukaan lukien

a) Etiketin ohjaus ja vetäminen

b) etiketin kireyden ylläpitäminen,

c) etiketit erottavat prosessit

Ei kupliaKohtuullinen merkinnät ja vahvistuslaitteet
Tarkka merkinnäta) Korkealaatuinen ja paikallaan säädettävä etiketunnistin

b) Säiliön asennon säätölaite

c) Synkronoinnin ohjauksen merkitseminen

Joustava toimintaa) Polkimen hallinta / automaattinen havaitseminen

b) Yksittäiset tai kaksinkertaiset etiketit

c) Koodipainatus voidaan integroida

d) Joustava ohjelmointi PLC: n toimesta

e) Tarvittava suojaus, kuten oikosulku, ylikuormitus jne



Dokumentointi

Ordr-järjestelmässä, jotta ymmärrät tuotteitamme kätevästi, ovat saatavilla seuraavat asiakirjat, mutta ne eivät ole rajoitetut, jotka toimitetaan ostovaiheessa



EiAsiakirjaKoodiKuvaus
1Tuotteiden valintaopasSGValitse tai räätälöi asiakkaille sopivia tuotteita Valintaoppaan palautteen perusteella, joka sisältää projektitaustan, parametrit ja muut asiakkaan vaatimukset
2Tuotteet-profiiliPPJotta asiakkaat ymmärtäisivät yleiskatsauksen tuotteista, Kattaa perusominaisuuksien, sovelluksen, rakenteen, tyypillisten tuotteiden, hyväksyntöjen ja valinnaisten ominaisuuksien osiot
3AsennusohjeetSISÄÄNSelittää laitteen asennusvaihe ja sisältää myös käyttöönotto-ohjeet
4OhjekirjaUMKattaa toiminnan ja ylläpidon sekä vianmäärityksen sisällön



palvelumme

T Pystytyyppinen automaattinen pyöreä säiliöiden merkintälaite



Räätälöinti



Mukauttamisfilosofia



Esittelevä tuote ei välttämättä vastaa täysin vaatimuksiasi, filosofiamme on räätälöidä todellinen tarve, minimoida tyhjäkäynnin kapasiteetti ja toiminta. Toimittaaksemme suorituskykyisiä ja kustannustehokkaita tuotteita. Seuraavat tekijät on otettava huomioon räätälöinnissä:



• Läpinäkyvä etikettien tunnistusanturi

• Koodipalkin verkkotulostus





Valintaopas



Valintaoppaat ovat saatavana jakeluun, ota meihin yhteyttä saadaksesi tuotevalinta- ja räätälöintituki.



selvitys

  • Tässä profiilissa esittelevät kuvat edustavat tuotevalikoimaa ja ovat uusimman tai räätälöityn mallin mukaisia
  • Asiakirjojen päivityksen valtavan määrän takia tässä profiilissa ilmoitettuja tietoja ei välttämättä päivitetä ajoissa. Ota yhteyttä asiakaspalveluumme uusimman version saamiseksi.
  • Ominaisuudet tai toiminnot näkyvät tässä profiilissa, jollei tarjouksen lisäkuvauksesta muuta johdu
